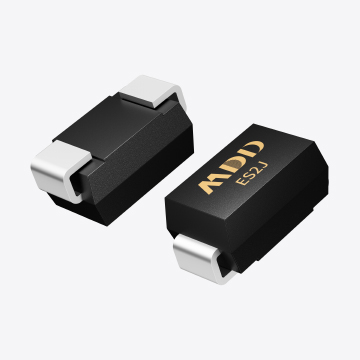

在高頻開關電源、功率變換器等應用中，MDD超快恢復二極管因其短反向恢復時間和低開關損耗而被廣泛采用。然而，即便是MDD超快恢復二極管，其反向恢復特性仍會影響系統效率，特別是在高頻高壓場合，優化反向恢復特性對于降低開關損耗至關重要。

1.反向恢復特性對開關損耗的影響

在二極管從正向?qū)ǖ椒聪蚪刂沟倪^程中，會經歷反向恢復階段，其中涉及反向恢復電流（Irr）和反向恢復時間。
· 反向恢復時間：指二極管從正向?qū)ǖ酵耆刂顾璧臅r間，trr越短，反向恢復過程中的損耗越小。
· 反向恢復電流（Irr）：是二極管關斷瞬間的峰值反向電流，過大的Irr會導致開關器件（如MOSFET、IGBT）承受額外的應力，增加損耗并可能引發電磁干擾（EMI）。
· 反向恢復電荷（Qrr）：是二極管在恢復過程中釋放的總電荷，Qrr過大會增加功率損耗，影響電路效率。
在高頻應用（如PFC、DC-DC轉換器）中，若反向恢復特性較差，則會導致：
①M(fèi)OSFET或IGBT的開關損耗增大
②二極管本身的發熱增加，影響壽命
③EMI干擾加劇，影響電路穩定性
因此，優化超快恢復二極管的反向恢復特性，是提升開關電路效率的關鍵。
2.如何優化超快恢復二極管的反向恢復特性？
（1）選擇低Qrr、短trr的二極管
高性能的超快恢復二極管通常具備較低的Qrr和短trr，例如：

選用trr＜50ns的器件，可以有效減少反向恢復損耗，提高轉換效率。
（2）降低結溫，優化散熱設計
結溫（Tj）對trr影響較大，溫度升高會導致trr增加，從而加劇反向恢復損耗。因此，優化散熱設計可降低trr，提高恢復特性：
①增加散熱片或使用銅基PCB降低結溫
②選擇低熱阻封裝（如TO-220、TO-247）提升散熱能力
③優化PCB布線，減少熱堆積，提高散熱效率
（3）并聯RC緩沖電路，降低恢復尖峰
在高頻應用中，可以在二極管兩端并聯RC緩沖電路，減少反向恢復過程中的電壓尖峰，降低MOSFET的開關損耗。
常見RC緩沖電路參數：
R值：10Ω～100Ω（根據電流大小調整）
C值：100pF～1nF（用于吸收高頻振蕩）
（4）采用更先進的材料，如SiC二極管
碳化硅（SiC）二極管相比硅基超快恢復二極管，具備更短的trr（接近零），適用于更高頻率應用，如高壓PFC電路。例如：

SiC二極管基本無反向恢復損耗，非常適合高頻PFC、LLC諧振電源等應用。
3.典型應用案例分析
案例1：DC-DC降壓變換器優化
某DC-DC降壓電路采用普通超快恢復二極管HER208（1000V,trr≈50ns），在200kHz工作頻率下，發現MOSFET的損耗較高。
· 優化方案
更換為低Qrr、短trr的MUR860（600V,trr≈35ns），并增加銅箔散熱設計。
· 優化效果
①開關損耗降低10%
②電路效率提升約3%
③二極管溫升降低5°C
- - - - - -
為了優化超快恢復二極管的反向恢復特性、降低開關損耗，可以采取以下措施：
①選用trr短、Qrr低的超快恢復二極管
②優化散熱設計，降低結溫，減少trr影響
③增加RC緩沖電路，減少恢復尖峰
④在高頻高壓應用中，考慮SiC二極管，徹底消除反向恢復損耗
通過這些優化措施，可以有效降低開關損耗，提高高頻電源系統的效率與可靠性。
